Spezifikation

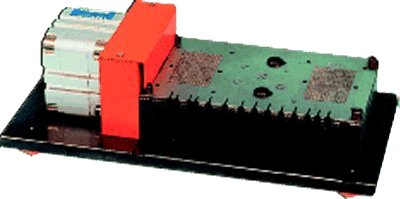

Schneidevorrichtung Typ C 053
Typ C 053 (15KB) Bauteilformen:
Spezifikation

- Maße: 300 x 130 x 120 mm
- Druckluft: 4 bis 6 bar
- Rastermaße: 2,5 mm und 2,54 mm
- Rasterfeld: 13 x 21 Bohrungen für Steckerleisten; Rundraster für Operationsverstärker und Transistoren; seitliche Schlitze von Bauteilen mit langen Anschlußdrähten.
- Draht Ø: 0,8 mm bis 1,0 mm
- Schneidelänge: Standard 3 mm (andere Maße auf Anfrage)
- Bedienung: über pneumatischen Fußschalter
- Sonderlochbilder: auf Anfrage

Funktionsweise:

Schneidevorrichtung zum Schneiden der Abschlußdrähte auf Länge, bei Bauteilen mit axialen und radialen Anschlüssen incl. ICs.

Deck- und Schneideplatte sind miteinander verbohrt, die Anschlußdrähte werden gleichzeitig abgeschnitten. Die Platten werden aus hochwertigem Werkzeugstahl gefertigt, und auf 60 HRC gehärtet und geschliffen.
