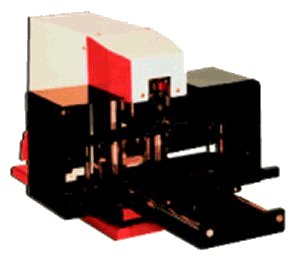

Motorpresse Typ D 020

Spezifikation:   - Maße: 440 x 700 x 380 mm - Gewicht: ca. 20 kg - Anschluß: 230V / 50 Hz / 110W - Einspannhöhe: min. 20 mm; max. 90 mm - Arbeitsbereich: 340 x 230 mm - Bedienung: Auslösung über Endanschlag

Zum Aufnieten von Steckerleisten wurde diese Motorpresse ehemals entwickelt. Mittlerweile findet diese Vorrichtung mehrfach ihre Anwendung, wenn es darum geht, Bauteile in die Leiterplatte einzupressen (z.B. Steckerleisten).
Auch zum Zusammenfügen mehrerer Leiterplatten und Leiterplattenkomponenten kann die Presse verwendet werden.

Durch den Einsatz von verschiedenen Werkzeugeinsätzen, die sich einfach im Mutterwerkzeug auswechseln lassen, können unterschiedliche Montagevorgänge erheblich erleichtert werden, welche bisher auf einer Kniehebelpresse oftmals mühevoll durchgeführt wurden. Aufgrund der Baugröße kann die Motorpresse D 020 am Arbeitsplatz fest montiert oder auf einem Montagewagen bereitgestellt werden.

Die Arbeitsweise ist einfach: Die Leiterplatte wird mit dem zu verpressenden Teil in den Arbeitsbereich der Vorrichtung gegen Anschlag eingeschoben. Anschließend löst ein Endschalter den Arbeitsprozeß aus. Durch eine nahezu geschlossene Schutzvorrichtung besteht keine Gefahr für den Bediener.
