Spezifikation

Universal Schneideautomat Typ C 094

für gegurtete radiale Bauelemente

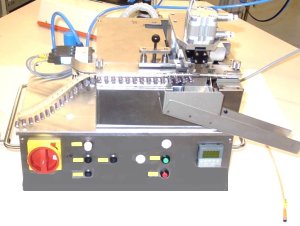

Typ C 094 (13KB)

Funktionsweise:

Der Schneideautomat C 094 wurde speziell zum rationellen Schneiden von radial gegurteten Bauteilen entwickelt. Optional kann der Automat auch zum Biegen und Sicken von radial gegurteten Bauteilen eingesetzt werden (Anfrage).

Die Zuführung der Bauteile erfolgt ausschließlich über Gurtrollen. Hierfür steht dem Automaten eine kombinierte Aufnahme für Rolle und Ammopack zur Verfügung.
Spezifikation:
- Maße: 500 x 400 x 500 mm
- Gewicht: ca. 20 kg
- Anschluß: 230 V / 50 Hz / 110 W
- Steuerung: Siemens SPS "LOGO"
- Druckluft: 6 bar
- BE- Rastermaße: min: 2,5 mm
max.: formabhängig
- Gurtraster: 12,7 mm und 15 mm
- Draht Ø: 0,4 bis 0,8 mm
- Bauteile: gegurtet
- BE-Anlieferform: Rolle oder Ammopack
- BE-Ablieferform: lose als Schüttgut
- Leistung: 5.000 BE/h

Bauteileformen

radiale Bauteile (6KB) radiale Bauteile (2KB)
Transformator (2KB) LED's (1KB)---> ähnliche Formen auf Anfrage

Leicht auswechselbare Gurtführungen und Werkzeuge ermöglichen die Bearbeitung sowohl von Gurtrastern mit 12,7 mm, als auch Gurtrastern von 15 mm.
Die bearbeiteten Bauteile werden in einem Behälter als Schüttgut abgelegt.

Optionen:
Elektronischer Zähler, der den Automaten nach Erreichen der vorgewählten Stückzahl selbsttätig abschaltet.
