Spezifikation



Universal Schneide-, Präge- und Biegeautomat Typ C 092

für gegurtete, radiale Bauelemente

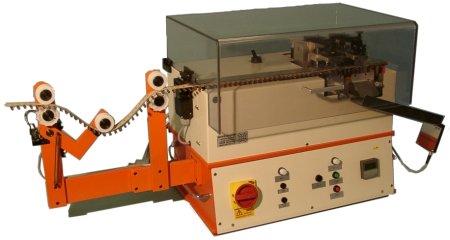

Typ C 092 (14KB)
Bauteilformen

Bauteil (6KB) Bauteil (6KB)
Bauteil (2KB) Bauteil (2KB) Bauteil (2KB) Bauteil (2KB) Bauteil (2KB)
Bauteil (2KB) Bauteil (2KB) Bauteil (2KB) Bauteil (6KB) Bauteil (6KB)
Spezifikation:
- Maße: 1100 mm (mit Sicherheits-
abschaltung)
x 450 x 500 mm
- Gewicht: ca. 35 kg
- Anschluß: 230 V / 50 Hz / 110 W
- Steuerung: Siemens-SPS "LOGO"
- Druckluft: 6 bar
- BE-Rastermaße: min: 2,5 mm
max: formenabhängig
- Gurtlochraster: 12,7 mm bis 15 mm
- Draht Ø: 0,4 bis 1,0 mm
- Bauteile: gegurtet
- BE-Anlieferform: Rolle oder Ammopack
- BE-Ablieferform: lose als Schüttgut
- Leistung: max. 10.000 BE/h

Funktionsweise:

Um Gurtlochraster (12,7 mm und 15,0 mm) mit einem einzigen Automaten verarbeiten zu können, sowie die Gurttoleranzen zu eliminieren, wurde der Automat Typ C 092 mit und ohne Antastwerkzeug entwickelt.

Hiermit lassen sich jetzt alle erhältlichen Bauteilgurte für radiale Bauelemente problemlos verarbeiten.

Das Bauteil wird mit einer maximalen Toleranz von ± 0,1 mm gebogen, geprägt und geschnitten. Die beiden Transporteinheiten für die unterschiedlichen Gurtlochraster lassen sich innerhalb 2 Minuten umrüsten.

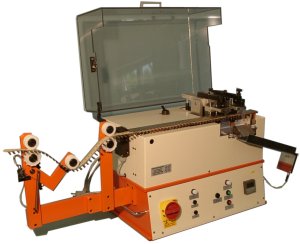

Typ C 092 (14KB)

Die Zuführung der gegurteten Bauteile geschieht über Rolle oder Ammopack.
Hierfür steht dem Automaten eine kombinierte Aufnahme für Rolle oder Ammopack zur Verfügung. Eine integrierte Sicherheitsabschaltung gehört zur Grundausstattung der Maschine, und vermeidet ein Zerstören des Bauteilgurtes, sowie der Bauteile.

Der Automat ist mit 2 Werkzeugstationen für die jeweiligen Werkzeugeinsätze konzipiert. Diese Werkzeugeinsätze können innerhalb kürzester Zeit eingesetzt oder ausgewechselt werden.
Hiermit lassen sich die unterschiedlichsten Biege- und Prägeformen und der Verpolschutz
(nur mit Quetschwerkzeug) für Elektrolytkondensatoren oder Dioden realisieren.
