Spezifikation

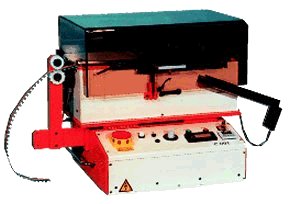

Schneide- und Prägeautomat Typ C 091

mit Verpolschutzwerkzeug für Elektrolytkondensatoren

yp C 091 (14KB)

Bauteileformen

Bauteil (2KB) Bauteil (2KB) Bauteil (2KB)
Spezifikation:
- Maße: 840 (mit Abrollblock) x 480 x 450 mm
- Gewicht: ca. 30 kg
- Anschluß: 230 V / 50 Hz / 110 W
- Rastermaße: 2,54; 5,08 und 7,62
- Draht Ø: 0,5 bis 0,8 mm
- Bedienung: über Motor (stufenlos regelbar)
- Bauteile: gegurtet
- BE-Anlieferform: Rolle oder Ammopack
- BE-Ablieferform: lose als Schüttgut
- Leistung: 3.500 BE/h
Optionen
  1. Sonderwerkzeug für Klemmsicke
  2. Vorwahl- und Stückzahlzähler
  3. kombinierte Aufnahme für Rolle oder Ammopack

Funktionsweise:

Um Elektrolyt-Kondensatoren vor der falschen Einbauweise zu schützen, wurde der
Automat C 091 entwickelt. Hier wird neben dem Antastwerkzeug, welches Gurttoleranzen eliminiert, ein sogenanntes Verpolschutzwerkzeug eingesetzt, das den einen Anschlußdraht des Bauteils um 180 Grad biegt.
Wunschgemäß läßt sich in den zweiten Anschlußdraht eine Sicke einprägen, um den korrekten Sitz in der Leiterplatte zu garantieren.

Hiermit lassen sich alle nach IEC-Norm erhältlichen Bauteilgurte mühelos verarbeiten. Das Bauteil wird mit einer maximalen Toleranz von ± 0,1 mm gebogen und geschnitten.

Die Zuführung der Bauteile geschieht ausschließlich über eine Rolle. Hierfür steht dem Automaten eine kombinierte Aufnahme für Rolle oder Ammopack zur Verfügung. Die bearbeiteten Bauteile werden in einem Behälter abgelegt.
