Spezifikation

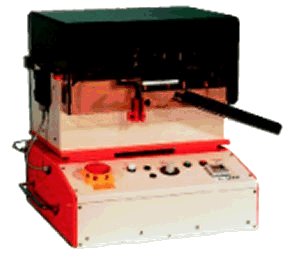

Universal Schneide-, Präge- und Biegeautomat Typ C 090

für gegurtete radiale Bauelemente
Typ C 090 (13KB)

Funktionsweise:

Um Gurttoleranzen zu eliminieren, wurde der Automat C 090 mit Antastwerkzeug entwickelt.

Hiermit lassen sich alle nach IEC-Norm erhältlichen Bauteilgurte mühelos verarbeiten. Das Bauteil wird mit einer maximalen Toleranz von ± 0,1 mm gebogen und geschnitten.
Spezifikation:
- Maße: 840 (mit Abrollblock) x 480 x 450 mm
- Gewicht: ca. 30 kg
- Anschluß: 230 V / 50 Hz / 110 W
- Rastermaße: 2,54; 5,08 und 7,62
- Draht Ø: max. 1,3 mm
- Bedienung: über Motor (stufenlos regelbar)
- Bauteile: gegurtet
- BE-Anlieferform: Rolle oder Ammopack
- BE-Ablieferform: lose als Schüttgut
- Leistung: 3.500 BE/h
Optionen
  1. Vorwahl- und Stückzahlzähler
  2. kombinierte Aufnahme für Rolle oder Ammopack

Bauteileformen

radiale Bauteile (6KB)

Die Zuführung der Bauteile geschieht ausschließlich über eine Rolle. Hierfür steht dem Automaten eine kombinierte Aufnahme für Rolle oder Ammopack zur Verfügung. Die bearbeiteten Bauteile werden in einem Behälter abgelegt.
