Spezifikation

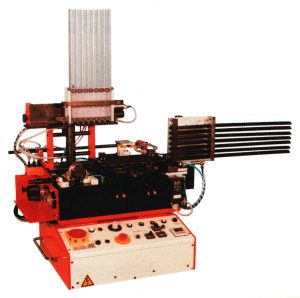

Schneide- Präge- und Biegezentrum Typ C 069 S

für Leistungstransistoren und ähnliche Bauteile

Typ C 069 S (14KB)

Bauteilformen:


Spezifikation:
- Maße: Grundmaschine: 600 x 600 x 450 mm
gesamte Anlage: ca. 1200 x 600 x 600 mm
- Gewicht: ca. 60 kg
- Anschluß: 230 V / 50 Hz / 250 W
- Druckluft: 6 bar
- Ausführung: Werkzeug-Doppelstation (Biegen nach oben und nach unten möglich)
- Rastermaße: 2,5 mm und andere
- Draht Ø: jede Leistungstransistor Drahtstärke
- Bedienung: über Motor stufenlos regelbar
- BE Anlieferform: Stangenmagazin oder lose über Rundförderer
- BE Ablieferform: Stangenmagazin oder lose in einen Behälter
- Leistung: 3.500 BE/h
- Anzahl Kassetten: 2 Stück
- Sticks pro Kassette: Standardmäßig 8, optional 12
- Sticks in Füllvorricht.: Standardmäßig 8, optional 12

Funktionsweise:

Mit diesem Automaten können Leistungstransistoren der Typen TO 126, TO 220 etc. in liegender und stehender Form mit jeweiligen Werkzeugen verarbeitet werden. Die Anzahl der Anschlußdrähte ist bei der Standardausführung auf max. 23 Beinchen begrenzt. Mehr Anschlüsse auf Anfrage.

Die C069 S verarbeitet die Leistungstransistoren automatisch aus Stangenmagazinen (Sticks). Die Standardkassette ist für 8 Sticks ausgerüstet. Die bearbeiteten Bauteile werden in ein leeres Stangenmagazin in der Füllvorrichtung einsortiert.

Der Automat ist zur Aufnahme von 2 Werkzeugblöcken eingerichtet, wobei ein Block Biegungen nach oben, der andere Block Biegungen nach unten ausführt. Jeder Werkzeugblock kann zwei Biege- oder Schneideeinsätze aufnehmen.
