Funktionsweise:

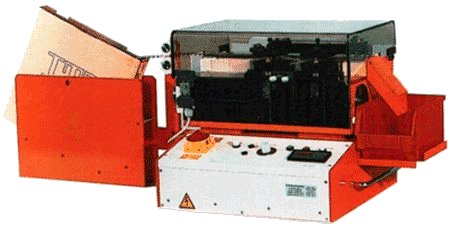

Um Gurttoleranzen zu eliminieren, wurde der Automat C 069 G mit
Antastwerkzeug entwickelt.
Hiermit lassen sich alle nach IEC-Norm erhältlichen Bauteilgurte
mühelos verarbeiten. Das Bauteil wird mit einer maximalen
Toleranz von ± 0,1 mm gebogen und geschnitten.
Die Zuführung der Bauteile geschieht über Rolle oder
Ammopack. Hierfür steht dem Automaten eine kombinierte Aufnahme
für Rolle oder Ammopack zur Verfügung.
Mit dem Ziel einer optimalen Rüstzeitreduzierung wurden
die zur Herstellung einer bestimmten Biegeform notwendigen Werkzeugstempel
in einem Block zusammengefaßt. Diese Werkzeugblöcke
können innerhalb kürzester Zeit eingesetzt, oder ausgewechselt
werden. Beim Einsetzen wird automatisch der Antriebsmechanismus
eingerastet.
Der Automat ist zur Aufnahme von 2 Werkzeugblöcken eingerichtet,
wobei ein Block Biegungen nach oben, der andere Block Biegungen
nach unten ausführt.
|
