Spezifikation

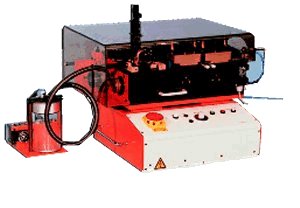

Schneide- Präge- und Biegeautomat Typ C 069

Typ C 069 (13KB)

Bauteilformen:


Spezifikation:
- Maße: 600 x 600 x 450 mm
- Gewicht: ca. 40 kg
- Anschluß: 230 V / 50 Hz / 200 W
- Druckluft: 6 bar
- Ausführung: Werkzeug-Doppelstation (Biegen nach oben und nach unten möglich)
- Rastermaße: 2,5 mm und andere
- Draht Ø: jede Leistungstransistor Drahtstärke
- Bedienung: über Motor stufenlos regelbar
- BE Anlieferform: Stangenmagazin oder lose
- BE Ablieferform: Stangenmagazin oder lose in einen Behälter
- Leistung: 3.500 BE/h

Funktionsweise:

Mit diesem Automaten können Leistungstransistoren der Typen TO 126, TO 220 etc. in liegender und stehender Form mit jeweiligen Werkzeugen verarbeitet werden. Die Anzahl der Anschlußbeinchen bei der Standardausführung ist maximal 5 Beinchen. Mehr Anschlüsse auf Anfrage.

Die C 069 verarbeitet die Leistungstransistoren automatisch aus Stangenmagazinen (Sticks). Lose angelieferte Bauteile können gleichfalls verarbeitet werden, müssen jedoch von Hand in einen aufgesteckten Einlegeschacht eingelegt werden (oder mit einem Rüttler als Option).
Mit dem Ziel einer optimalen Rüstzeitreduzierung wurden die zur Herstellung einer bestimmten Biegeform notwendigen Werkzeugstempel in einem Block zusammengefasst. Diese Werkzeugblöcke können innerhalb kürzester Zeit eingesetzt, oder ausgewechselt werden.
Beim Einsetzen wird automatisch der Antriebsmechanismus eingerastet.

Der Automat ist zur Aufnahme von 2 Werkzeugblöcken eingerichtet, wobei ein Block Biegungen nach oben, der andere Block Biegungen nach unten ausführt.
