Spezifikation

Schneide- Präge- und Biegeautomat Typ C 068

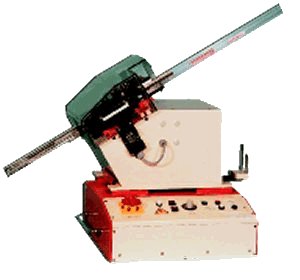

Typ C 068 (13KB)
Spezifikation:
- Maße: 1100 x 550 x 500 mm
- Gewicht: ca. 20 kg
- Anschluß: 230 V / 50 Hz / 110 W
- Rastermaße: 2,5 mm und andere
- Draht Ø: jede Leistungstransistor Drahtstärke
- Bedienung: über Motor stufenlos regelbar
- BE Anlieferform: Stangenmagazin oder Schüttgut
- BE Ablieferform: Stangenmagazin oder Behäter
- Leistung: 3.500 BE/h


Bauteilformen:



Funktionsweise:

Die Vorrichtung verarbeitet Leistungstransistoren vom Typ TO 18, TO 92, TO 126, TO 127 und
TO 220 mit 3 oder mehr radial ausgeführten Anschlüssen. Jedoch können auch andere Bauteile
(z. Bsp. LEDs) verarbeitet werden, die aufgrund ihrer Geometrie in den Zuführschacht des Automaten eingeführt werden können.

Die Bedienung des Automaten erstreckt sich im wesentlichen auf das Befüllen des auswechselbaren Stangenmagazins mit den zu verarbeiteten Bauteilen. Die gebogenen und geschnittenen Bauelemente werden in ein am Auslauf der Maschine aufgesetztes Stangenmagazin einsortiert.

Die Werkzeuge sind mit Zugentlastungsschiebern versehen, die beim Biegen und Schneiden der Anschlüsse eine Belastung des Bauteilkörpers ausschließen. Die Bauteile werden getrennt von den Drahtabfällen in einem Behälter abgelegt.
Der Werkzeugwechsel für die verschiedenen Biegegeometrien dauert ca. 2 Minuten.
