Spezifikation

Universal Schneide- und Präge- und Biegevorrrichtungen
Typ C 062 und Typ C 063

für lose Bauteile mit radialen Anschlüssen

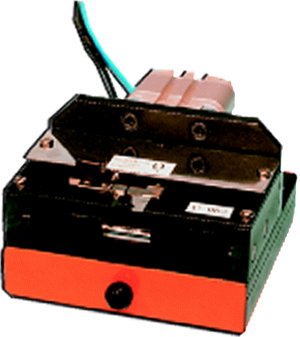

Typ C 062 (17KB)
Spezifikation: Typ C 062 Typ C 063

- Maße: 160 x 150 x 110 mm 230 x 107 x 110 mm
- Gewicht: ca. 3 kg ca. 4 kg
- Druckluft: 4 bis 6 bar 5 bis 6 bar
- Rastermaße: beliebig beliebig
- Draht Ø: max. 1,3 mm max. 1,3 mm
- Bedienung: über pneumatischen Fußschalter über pneumatischen Fußschalter
- Ausführung: eine Werkzeugstation zwei Werkzeugstationen


Bauteileformen
            nur Typ C 063

Funktionsweise:

Die Vorrichtungen verarbeiten lose Bauteile mit radialen Anschlußdrähten. Das Schneiden und Biegen der Anschlußdrähte erfolgt in einem Arbeitsgang und selbstverständlich mit integrierter Zugentlastung zur Vermeidung axialer Kräfte auf das Bauteilgehäuse.
Bei einem Bauteil, das gebogen, geprägt und geschnitten werden soll, sind zwei Bearbeitungsstationen notwendig (siehe Typ C 063).
