Spezifikation

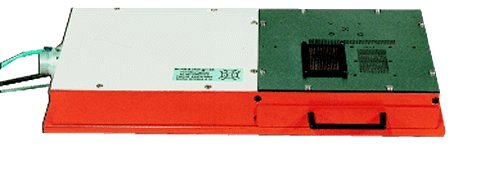

Universal - Schneidevorrichtung Typ C 057


Typ C 057 (14KB)

Spezifikation:
- Maße: 420 x 200 x 70 mm
- Gewicht: ca. 3,5 kg
- Druckluft: 4 bis 6 bar
- Rastermaße: 2,5 mm und 2,54 mm
- Rasterfeld: 13 x 21 Bohrungen für Steckerleisten
TO 18/TO 92/TO 5; 2,54 x 1,27 mm; 5,08 x 2,54 mm; 7,62 x 5,08 mm; Rundraster für Operationsverstärker mit 8 und 10 Anschlußdrähten;
seitliche Schlitze zum Schneiden von Bauteilen mit langen Aschlußdrähten.
- Draht Ø: 0,8 mm bis 1,5 mm
- Schneidelänge: Standard 3 mm (andere Maße auf Anfrage)
- Bedienung: über pneumatischen Fußschalter
- Sonderlochbilder: auf Anfrage


Funktionsweise:

Die Vorrichtung Typ C 057 dient zum Schneiden der Abschlußdrähte auf Länge bei Bauteilen mit axialen und radialen Drahtanschlüssen incl. ICs.
Auch Federleisten können hiermit geschnitten werden. Unter der Schnittplatte wird ein schräg sitzendes Messer über die gesamte Arbeitsfläche bewegt, dadurch wird jeder Anschluß einzeln geschnitten.

Die Platten werden aus hochwertigem Werkzeugstahl gefertigt, und auf 60 HRC gehärtet und geschliffen.
