Spezifikation

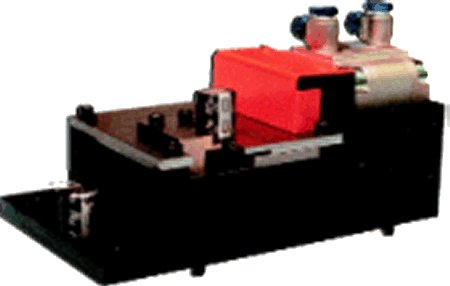

Universal Schneide- und Biegevorrichtung Typ C 055 S

Typ C 055 S (15KB)


Bauteilformen für Typ C 055 S:
Spezifikation:
- Maße: 280 x 140 x 120 mm
- Gewicht: ca. 1,5 kg
- Druckluft: 4 bis 6 bar
- Rastermaße: 2,5 mm bis 30 mm
- Draht Ø: 0,8 mm bis 1,0 mm
- Schneidelänge: werkzeugspezifisch
- Biegelänge und -form: werkzeugspezifisch
- Bedienung: über pneumatischen Fußschalter


Funktionsweise:

Die Schneidevorrichtung dient zum Schneiden und Biegen (mit jeweiligem Umrüstsatz) der Abschlußdrähte auf Länge, bei Bauteilen mit axialen und radialen Drahtanschlüssen incl. ICs.

Deck- und Schneideplatte sind miteinander verbohrt, die Anschlußdrähte werden gleichzeitig abgeschnitten. Das Wechseln der Umrüstsätze erfordert maximal eine Zeit von 5 Minuten.
