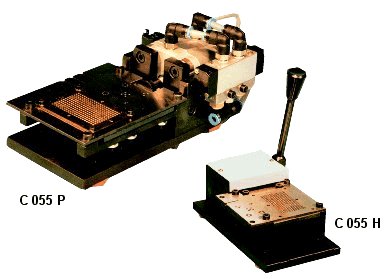

Schneidevorrichtungen Typ C 055 H / C 055 P
|
|
Bauteilformen:
|
Spezifikation:
|
|
- Maße: |
280 x 140 x 120 mm |
- Gewicht: |
ca. 1,5 kg |
- Druckluft: |
Typ C 055 P: 4 bis 6 bar |
- Rastermaße: |
2,5 mm und 2,54 mm |
- Rasterfeld: |
13 x 21 Bohrungen |
- Rasterbohrungen: |
TO 18/TO 92/TO 5: 2,54 x 1,27 mm; 5,08 x 2,54 mm; 7,62 x
5,08 mm
Rundraster für Operationsverstärker mit 8 und 10
Anschlußdrähten; seitlicher Schlitz zum Schneiden
von Bauteilen mit langen Anschlußdrähten. |
- Draht Ø: |
0,8 mm bis 1,0 mm |
- Schneidelänge: |
Standard 3 mm (andere Maße auf Anfrage) |
- Bedienung: |
Typ C055 H: per Hand
Typ C055 P: über pneumatischen Fußschalter oder
Handauslösung |
- Sonderlochbilder: |
auf Anfrage |
|
|
Funktionsweise:
Die Schneidevorrichtungen dienen zum Schneiden der Anschlußdrähte
auf Länge bei Bauteilen mit axialen und radialen Drahtanschlüssen
incl. IC's.
Deck- und Schneideplatte sind miteinander verbohrt, die Anschlußdrähte
werden gleichzeitig abgeschnitten. Die Platten werden aus hochwertigem
Werkzeugstahl gefertigt und auf 60 HRC gehärtet und geschliffen.
|
