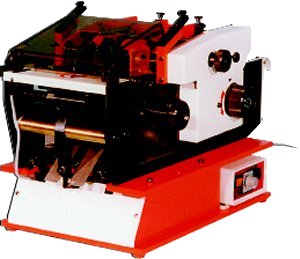

Schneide-, Präge- und Biegeautomat Typ C 043 ES

Typ C 043 ES (19KB)

Funktionsweise:

Um die Kurzbestückung von axial bedrahteten Bauteilen zu ermöglichen, müssen diese vor dem Einsetzen in die Leiterplatte auf die geeignete Länge geschnitten, und auf das erforderliche Raster gebogen und -falls erforderlich- geprägt werden.

Bei dem Automaten C 043 ES können über Verstellspindeln sowohl Schneidelänge als auch Raster eingestellt, und die Bauteile anschließend bearbeitet werden.
Die Einstellung wird am jeweiligen Maßstab der Vorrichtung angezeigt.
Optional kann über eine digitale Anzeige die Einstellung überwacht werden.

Die Prägung für die Anschlußbeinchen sind werkzeugspezifisch, und werden nach Kundenanforderung angefertigt.

Spezifikation:
- Maße: 600 x 480 x 450 mm
- Gewicht: ca. 45 kg
- Anschluß: 230 V / 50 Hz / 200 W
- Druckluft: 6 bar
- Biegeteil: horizontale- und vertikale Biegeform
- Min. Raster: horizontale Biegeform: 7,5 mm
vertikale Biegeform: 2,5 mm
- Max. Raster: horizontale Biegeform: 50 mm
vertikale Biegeform: 5 (7,5) mm
- Draht Ø: horizontal: 0,4 bis 1,3 mm
vertikale: bis 0,8 mm
- Bauteile: gegurtet
- Leistung: 8.000 BE/h (stufenlos regelbar)
- Option:
  1. Handzuführung für lose Bauteile
  2. Digitale Anzeige der Raster- und Schneidemaße
  3. Aufnahme für Bauteilerolle oder Amopack
  4. Sicherheitsabschaltung für Amopack

Bauteilformen:


Der Unterschied zu den Typen C043 und C043 E liegt darin, daß durch die integrierte Pneumatik eine Verstellung der Biege- und Schneidewerkzeuge ermöglicht wird, was bedeutet, daß die Werkzeuge näher an die Bauteilkörper angefahren werden können. Damit sind die Biegungen einer "Flash-Mount-Sicke" möglich, um ein Bauteil in SMD-Form zu verarbeiten.

Die Vorrichtung kann für die verschiedenen Werkzeuge umgerüstet werden. Die gegurteten Bauteile werden der Maschine zugeführt und automatisch bearbeitet. Die Transport-
geschwindigkeit ist stufenlos einstellbar. Der Werkzeugwechsel für andere Biegegeometrien dauert ca. 5 Minuten.
