Funktionsweise:
Um die Kurzbestückung von axial bedrahteten Bauteilen
zu ermöglichen, müssen diese vor dem Einsetzen in
die Leiterplatte auf die geeignete Länge geschnitten, und
auf das erforderliche Raster gebogen und -falls erforderlich-
geprägt werden.

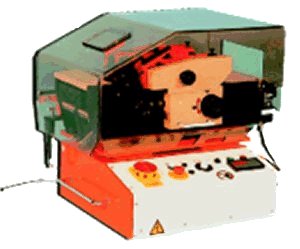

Bei dem Automaten C 043 können über Verstellspindeln
sowohl Schneidelänge als auch Raster eingestellt, und die
Bauteile anschließend bearbeitet werden.
Die Einstellung wird am jeweiligen Maßstab der Vorrichtung
angezeigt.
Optional kann über eine digitale Anzeige die Einstellung
überwacht werden.
|
| Spezifikation: |
|
| - Maße: |
840(mit Abrollblock)x
480 x 450 mm |
| - Gewicht: |
ca. 45 kg |
| - Anschluß: |
230 V / 50 Hz / 200 W |
| - Biegeteil: |
horizontale- und vertikale Biegeform |
| - Min. Raster: |
horizontale Biegeform: 7,5 mm
vertikale Biegeform: 2,5 mm |
| - Max. Raster: |
horizontale Biegeform: 50 mm
vertikale Biegeform: 5 (7,5) mm |
| - Draht Ø: |
horizontal: 0,4 bis 1,3 mm
vertikale: bis 0,8 mm |
| - Bauteile: |
gegurtet |
| - Leistung: |
8.000 BE/h (stufenlos regelbar) |
| - Option: |
- Handzuführung für lose Bauteile
- Digitale Anzeige der Raster- und Schneidemaße
- Aufnahme für Bauteilerolle oder Amopack
|
Bauteilformen:
|
Die Prägung für die Anschlußbeinchen sind werkzeugspezifisch,
und werden nach Kundenanforderung gefertigt. Die Vorrichtung
kann für die verschiedenen Werkzeuge umgerüstet werden.
Die gegurteten Bauteile werden der Maschine zugeführt
und automatisch bearbeitet. Die Transportgeschwindigkeit ist
stufenlos einstellbar.
Der Werkzeugwechsel für andere Biegegeometrien dauert ca.
2 Minuten.
|
