Funktionsweise:

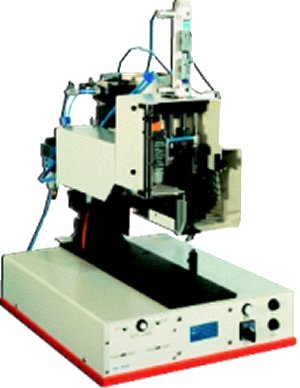

Die Einsetzvorrichtung, Typ A 042 bietet die rationelle Lösung
für das mechanisierte Eindrücken von Lötstiften
in Leiterplatten.
Mit der Vorrichtung können nahezu alle gebräuchlichen
Lötstiftformen verarbeitet werden. Die Lötstifte werden
als Schüttgut in den Sortiertopf des Schwingförderers
gefüllt.
Über Schikanen im Wendel des Förderers werden die Lötstifte
geordnet und lagerichtig dem Ladeschieber übergeben, der
den Lötstift in den Einsetzkopf schiebt.
Das Arbeiten mit der Vorrichtung ist einfach: Die zu bestückende
Leiterplatte wird am Rand mit beiden Händen gefaßt
und unter den Einsetzkopf gebracht.
Die Leiterplatte liegt direkt auf dem Druckstempel auf, und die
Aufnahmebohrung befindet sich sich direkt unter dem aus dem Einsetzkopf
ragenden Lötstiftschacht. Dieser dient dabei als Suchstift.
Die Leiterplatte wird waagerecht angehoben, sodass der Lötstiftschacht
in die Aufnahmebohrung eintritt. Der Einsetzvorgang wird über
einen Fußschalter ausgelöst.
|
