Funktionsweise:

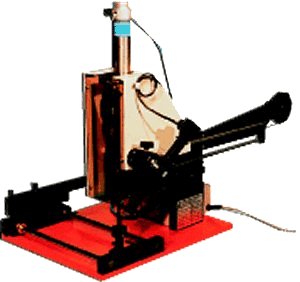

Die Vorrichtung, Typ A 041 dient dem Einsetzen magazinierter
Lötstifte (Lötstützpunkte) in Leiterplatten, Spulenkörper,
Kontaktleisten etc. mittels Druckluftbetätigung per Fußschalter.
Zentrierung mittels Aufnahmestift; auf Wunsch mit zusätzlicher
Lichtpunktjustierung. Verarbeitbar sind sowohl geklebte, als auch
auf Draht aufgereihte Lötstifte. Eine Umrüstung auf
andere Lötstiftausführungen ist möglich.
Die Leiterplatte wird auf die Leiterplattenführung aufgelegt
und justiert. Anschließend wird die Leiterplatte manuell
in den Arbeitsbereich eingefahren und die Setzposition mittels
des Lichtpunktes angefahren. Durch Drücken des Fußschalters
wird der Setzvorgang ausgelöst.
|
