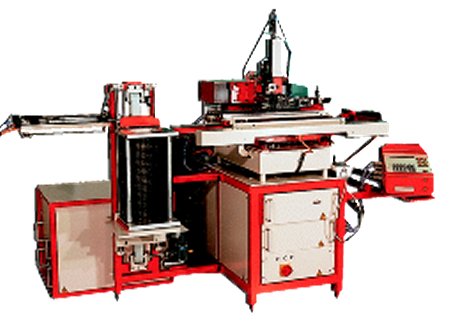

Lötösen - Einsetzvorrichtung Typ A 040 B-NC

Funktionsweise:

Die Maschine dient dem automatischen Einpressen von Lötösen.
Die individuelle Taktfolge wird über Programm gesteuert. Die Lötösen werden im Stanzstreifen der Maschine geführt. Dadurch entstehen keine zusätzlichen Material- und Lohnkosten für das Auffädeln der Lötösen auf Drähte.

Mit der Vorrichtung können Lötösen im Stanzstreifen mit Standardmaßen und -formen verarbeitet werden. Lötösenstreifen, die von der Norm abweichen, lassen sich nach einem einfachen Umbau ebenfalls einsetzen. Dazu wird der komplette Einsetzkopf mit Streifenführung und Schnittwerkzeug ausgetauscht. Das Umrüsten geht schnell und einfach. Alle Antriebselemente mit elektrischen Schaltern sind Bestandteile der Grundmaschine, und brauchen deshalb nicht ausgewechselt zu werden.

Bei Lötösen als Bandware kann der Lagerblock für die Materialtrommel Spulen bis max. 500 mm Ø aufnehmen. Ein einstellbarer, konischer Ring zentriert die Spule auf dem Lagerblock. Lötösen als Schüttgut werden über einen Rundförderer dem Automaten zugeführt.
Der Automat kann mit einem oder zwei Setzköpfen ausgerüstet werden.
