Spezifikation

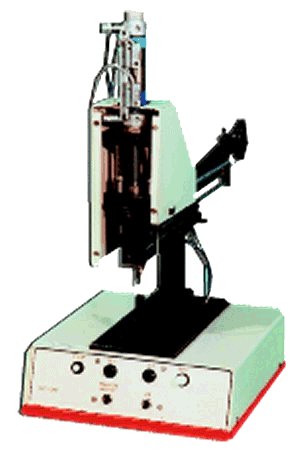

Lötösen-Einsetzvorrichtung Typ A 040

Typ A 040 (19KB)
Spezifikation:
- Maße: 320 x 600 x 600 mm
- Gewicht: ca. 20 kg
- Anschluß: 230V / 50 Hz / 100W
- Druckluft: 3,5 bis 4,0 bar
- Magazin: 300 bis 400 Lötösen (aufgefädelt)
- Leistung: Sekundentakt
Anmerkung: Lötösen- Einsetzvorrichtung
Typ A 040/R für Lötösen aus dem Rundförderer

Bauteilformen:



Funktionsweise:

Die Lötösen-Einsetzvorrichtung, Typ A 040 dient zum Einsetzen von vormagazinierten Lötösen. Die Lötösen werden der Vorrichtung automatisch zugeführt und über einen Druckluftzylinder in die Leiterplatte eingepreßt. Dabei wird die Leiterplatte unter die Setzposition gehalten. Der Setzvorgang wird über einen Taststift ausgelöst.

Die Einsetzvorrichtung verarbeitet alle handelsüblichen Lötösen, die auf einem Draht oder einem Klebestreifen aufgereiht sind.

Durch Auswechseln des Einsetzkopfes und des Magazins können auch Lötösen mit anderen Maßen und Formen verarbeitet werden. Die Umrüstzeit liegt bei ca. 10 Minuten.
